海川電氣助磁同步磁阻電機驅動系統在水箱式拉絲機上的應用

背 景

　　隨著工業化在中國的不斷發展，在如今的線材加工中的拉絲機也越發的關鍵。尤其是在鋼絲、銅絲、塑料、竹筷、木材、電線電纜等行業中的使用也越發的廣泛。水箱式拉絲機是金屬線材生產的重要設備，主要是將金屬線材拉拔成各種規格的細絲。拉絲機主驅電機是拉絲機主要的耗能裝置，現有拉絲機配置的電機大多為IE2能效三相異步電機，依據《電動機能效限定值及能效等級》(GB18613-2020)標準要求，已經被列入淘汰電機范疇。且整體經濟運行區間窄，耗能大，在國家“雙碳”政策的形勢下，亟需改造升級。

設 備 簡 介

　　拉絲機我們可以根據其用途分為：金屬拉絲機、塑料拉絲機、竹木拉絲機等;以拉伸方式可分為直進式、水箱式等，以線徑粗細又可分為大拉機、中拉機、細拉機和微拉機等，都由拉絲伸線和收線兩部分組成。水箱式拉絲機(如圖1)是由多個拉拔頭組成的小型連續生產設備，通過逐級拉拔，并將拉拔頭置于水箱中，最后將鋼絲拉到所需的規格。特別適宜拉拔高中低碳鋼絲、鍍鋅鐵絲、胎圈鋼絲、膠管鋼絲、鎢、鉬、鈦等合金絲、鋼簾線及銅絲鋁絲等。

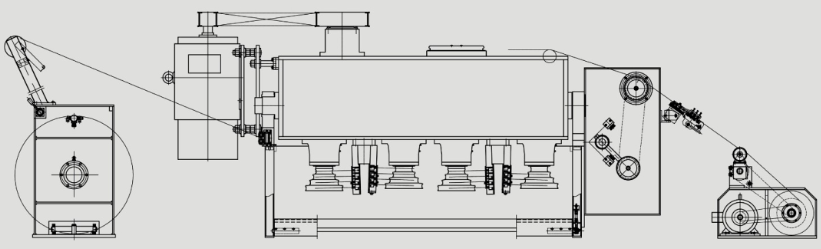

圖1 水箱式拉絲機結構示意圖

水箱式拉絲機工藝流程：

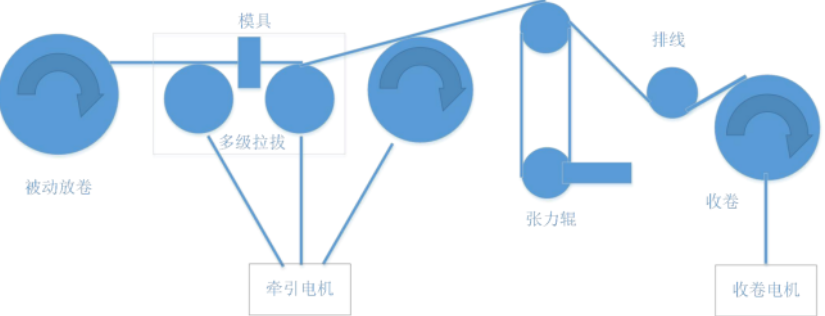

圖2 水箱式拉絲機工藝流程

工 況 簡 介

負載特性：

　　拉絲機通過拉模擠壓金屬材料，屬于恒轉矩負載。拉細絲速度快，負載轉矩小，拉粗絲速度慢，負載轉矩大。因此要求電機的調速范圍比較寬，一般需要2倍左右擴速范圍。且需要電機在較寬的速度范圍及負載轉矩范圍內保持高效率輸出。

速度特性：

　　拉絲機主驅電機工作過程中要求良好的速度，保證線材的均勻性。主驅動電機和各輔機需要速度同步，因此需要電機具有較好的同步性。

起動特性：

　　拉絲機啟動時拉模處阻力比較大，因此要求電機需要有較好的啟動能力。

動力配置：

　　常用動力配置采用三相異步電機+變頻器方案，電機能效低，高效區間窄，經常運行在低效區域，綜合用電經濟性差。且有轉差，負載轉矩波動容易造成速度的波動，速度同步性和穩定性較差，轉矩剛性較差。

海川電氣方案

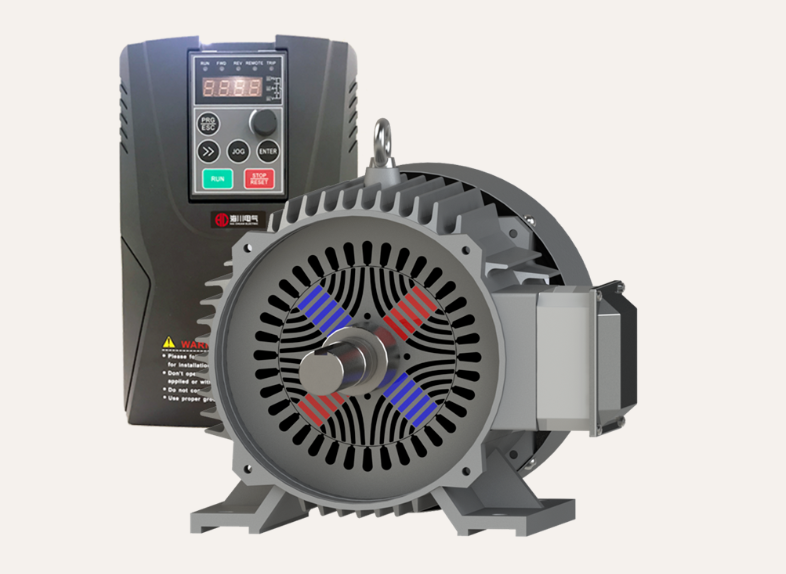

　　海川電氣助磁同步磁阻電機驅動系統是一種采用鐵氧體輔助勵磁，以磁阻轉矩為主要轉矩來源的變頻調速同步電機驅動系統。電機采用標準的異步電機外形，可實現無縫替換，配套高性能驅動器，采用磁阻電機專用底層驅動控制算法，可實現寬運行范圍的高效運行，是一種優秀的工業傳動系統解決方案。

高能效：

　　轉子無損耗，效率高，高效區間寬，綜合運行經濟性好。

高功率因數：

　　永磁體輔助勵磁，無功小，功率因數高。

速度同步：

　　速度同步無轉差，恒轉矩特性，剛性好，具有較好的啟動能力和動態響應能力。

高可靠：

　　鐵氧體永磁材料勵磁，無高溫退磁風險。

高經濟性：

　　電機無稀土永磁材料，高牌號硅鋼片等昂貴原材料，驅動器采用傳動變頻器硬件架構，一種高性價比的IE5能效電機驅動解決方案，經濟性好。

電 機

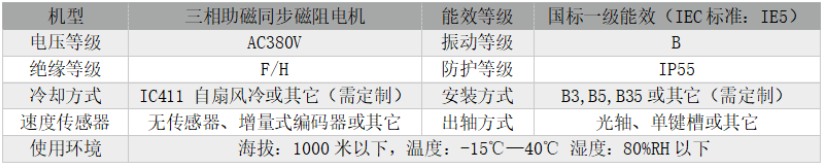

　　HCM5系列助磁同步磁阻電動機，能效符合國標一級能效要求(IEC標準：IE5)，具有效率高，調速范圍寬，高效區間寬，速度穩定，啟動能力強，噪聲振動低等特點。電機內部不含稀土永磁材料，無高溫退磁風險。采用標準中小異步電動機機殼，可用于驅動各種通用機械設備，滿足各種工業自動化領域設備驅動需求。

驅 動 器

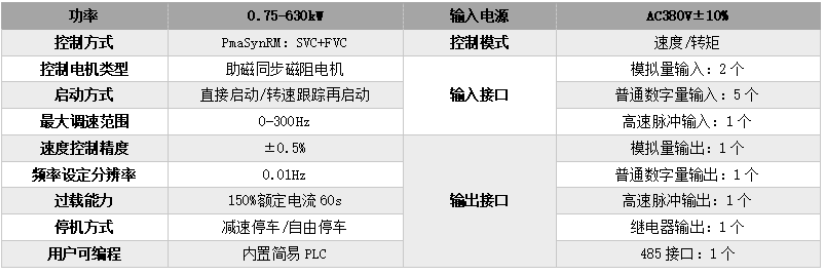

　　HCD-G6系列變頻驅動器是助磁同步磁阻電機專用變頻器，具有良好的動態特性和過載能力。支持FVC和SVC矢量控制，速度和轉矩控制模式，內置Modbus通訊，支持CAN通訊，全速度段轉速跟蹤啟動能力，具良好的起動能力、過載能力、擴速能力。

應 用 案 例

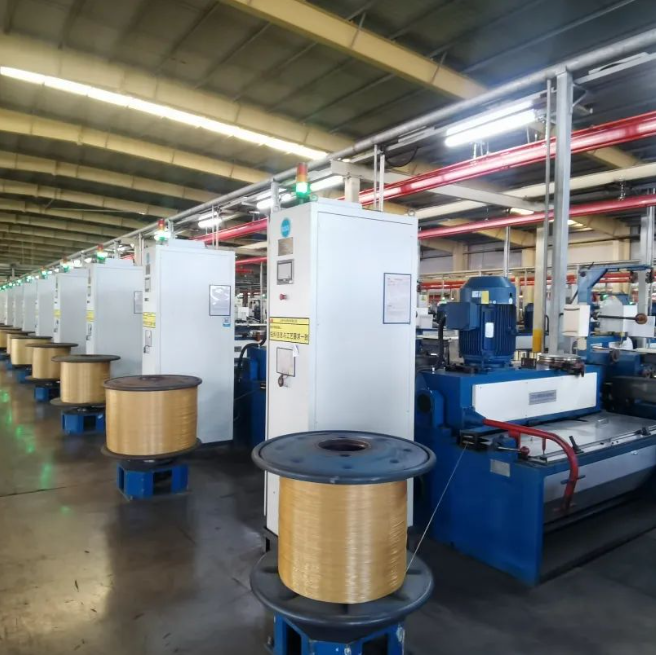

鋼簾線工廠電機改造

原方案：

　　Y2-180L-4 22kW-1475rpm異步電機IE2能效 變頻驅動;

現方案：

　　海川HCM5同步磁阻電機驅動系統 IE5能效 變頻驅動。

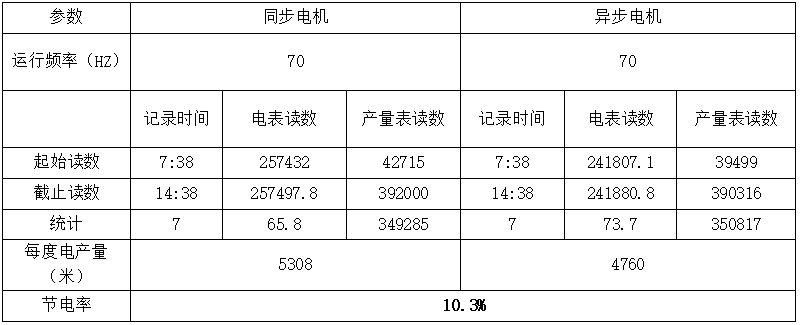

應 用 效 果

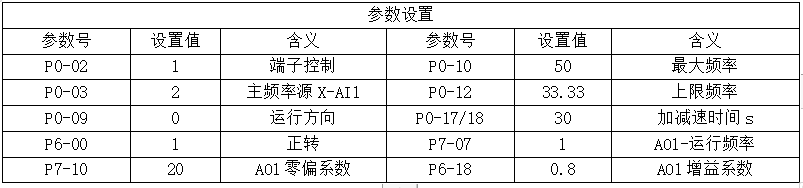

參 數 設 置

　　現場的控制應用如下：0-10V的模擬量調速;4~20mA的模擬量速度反饋，遠程啟停控制。
